HP-1000U
打印服务器安装手册
固网 HP-1000U 打印服务器安装手册
北京理想固网科技股份有限公司
固网 HP-1000U 打印服务器安装手册
北京理想固网科技股份有限公司
外部特征
一、端口
打印服务器默认情况下配置为从网络上的 DHCP 服务器自动获 IP地址。如 果网络上没有 DHCP 服务器，则打印服务器的默认 IP 地址为：192.168.1.100
注意：PC 的 IP 地址必须与打印服务器的 IP 地址处于同一网段，以便能相 互通信。（比如，如果打印服务器的 IP 地址为 192.168.1.100，子网掩码为
255.255.255.0，则您计算机的 IP 地址应当为 192.168.1.X, 其中 x 是除 100
之外，介于1-254之间的数值。
二、设备插口介绍图
- 7 -
USB打印机端口
以太网LAN端口
◆ USB 打印机端口
USB 打印机端口用于连接 USB 打印机。 注意：请不要随意在该端口连接其他任何 USB设备，否则可能导致打印 服务器损坏。
◆ 以太网 LAN 端口 使 用 C AT 5 以 太 线 缆 连 接 以 太 网 L A N 端 口 和 以 太 网 络 。 该 端 口 支 持 N Wa y 协议，允许打印服务器自动检测或协商网络传输速度。
DC电源接口
恢复出厂设置
◆ 恢复出厂设置
恢复出厂设置功能
◆ DC 电源接口
DC 电源接口连接打印服务器附带的电源适配器。
三、LED 指示灯 指示灯图
USB指示灯
电源指示灯
数据交换指示灯
有线网络指示灯
◆ 电源指示灯（POWER） 稳定黄光表示打印服务器已通电。
◆ 有线网络指示灯（LINK） 稳定黄光表示打印服务器以有线方式连接到以太网络。
◆ 数据交换指示灯（ACT） 在接收或传输网络数据时LED 闪烁。
◆ USB指示灯（USB） 稳定黄光表示打印机启用且成功连接到打印服务器。 打印服务器的 USB灯也是自检灯。用连续闪烁来指示硬件故障。
产品软件安装
本说明书以 WIN7 系统为例。
放入光盘，安装控制中心驱动程序，选择中文（简体）
按照提示操作“下一步”，直到安装完成
注意：软件安装后会弹出管理界面，请务必重新启动电脑，再继续其他配置 , 否
则会影响正常打印或后续的设置
如果防火墙禁用了打印服务器控制中心访问网络功能， 请更改防火墙设置，使打印服务器控制中心能正常访问网络。
请点击软件图标运行控制中心软件
IP 地址设定
打印服务器初始默认为 DHCP 获取局域网内 IP 地址
请自行设定打印服务器的IP地址，IP地址需要设置在局域网内的同网段，并非下面的地址，
如果非技术人员，请找网管联系，切记！切记！切记！
注意：设置IP时，请先关闭本机的无线网络连接！
添加打印机
打印机添加方式
（请确认打印机驱动光盘已放入光驱） 首先安装打印机驱动，直到软件提示需要插入 USB 界面
请在软件中选择添加GDI打印机选项
点击连接，将会发现打印机的新硬件，并完成打印机的安装
- 20 -
发现新硬件，并自动安装打印机驱动
驱动安装完成
如果点击连接未发现新硬件，请找到“设备管理器”选项---
“我的电脑”或“计算机”图标，点击鼠标右键
选择“管理”或“设备管理器”，进入设备管理器界面
在未知设备中，会发现打印机设备

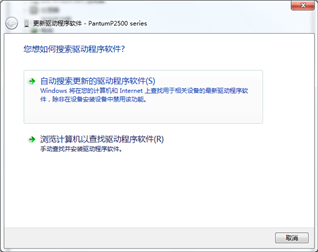

在设备上点击右键，选择“更新驱动程序软件”
并选择自动或浏览，将打印机驱动安装成功为止。
最终，在设备和打印机列表中，找到安装好的打印机驱动图标
选中打印机，点击右键，选择 打印机属性
点击打印测试页，如可以正确打印，说明安装成功
注：局域网内的每台计算机都要安装该控制中心才能使用连接至打印服务器的打 印机。
安装完成后，必须重启计算机和打印服务器。
注意：如果您是使用GDI添加方式添加的打印机驱动，请千万注意不要点击“设 置打印机”按键，否则所有安装将失效。
商标
HARDLINK 标识是北京理想固网科技股份有限公司的注册商标。 Windows 是微软公司在美国和其它国家的注册商标或商标。 Microsoft、W indows 和 W indows Server 是微软公司在美国和/ 或其他国家
的注册商标。本文件所提及的其它术语、品牌和产品名称都是其相应公司的注册 商标。
编辑及出版声明
本文件由北京理想固网科技股份有限公司编辑出版，文件中包含有最新产品 的说明和技术规格。 本文件内容及产品规格如有更改，恕不另行通知。
