　　设备服务器用户手册

　　HU-1608N

　　在硬件安装过程中请按照下面的步骤操作：

　　1：自检过程：加电后 Power 灯亮起，如 USB接口上接有打印机，USB 指示灯会亮；网络灯（LINK）亮，ACT 灯和网卡灯一样有节奏的闪烁。否则说明该设备服务器有故障。

　　2：确定 HU-1608N 已经正确接在您的网络上，并且电源已经接通。

　　3：请查看 HU-1608N 面板上 Power 指示灯亮起。插上网线 Link 指示灯是否已经亮起 , ACT 灯和网卡灯一样有节奏的闪烁。

　　4：如在 USB接口上接有打印机，机器面板上 USB 指示灯会亮。

　　5：如 Power 指示灯不亮，请检查您的电源是否已经连通，如 Link 指示灯不亮请检查您的网络是否连通。

　　6：如您已经在 USB 接口上已经连接有打印机，但 USB 指示灯没有正确亮起，请检查您的打印机电源是否已经连通。

　　◆  产品软件安装

　　注：本说明书以 WIN7 系统为例，局域网内的每台计算机都要安装该控制中心才能正常使用。安装完成后，建议重启计算机。

　　1请放入光盘，安装控制中心驱动程序

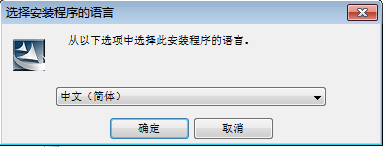

　　2选择简体中文，点击【确定】；

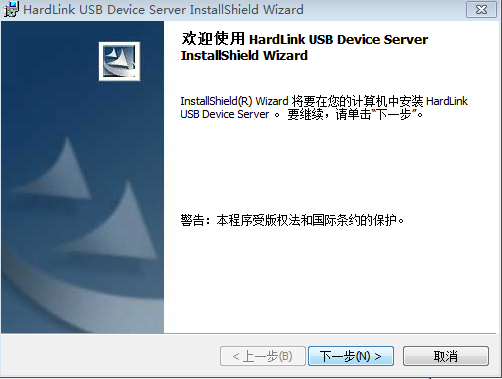

　　3 点击【下一步】；

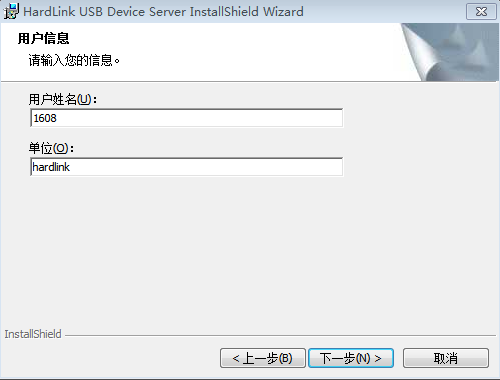

　　4 用户名和单位建议直接选择默认，点击【下一步】；

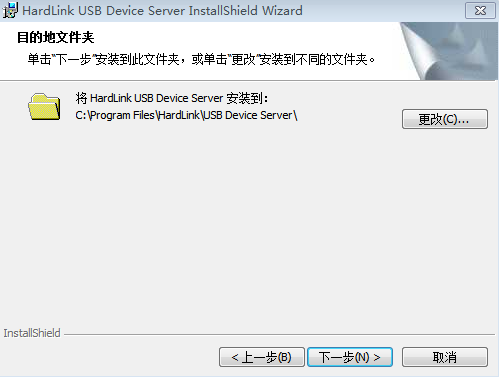

　　5选择控制中心安装路径，建议选择默认，点击【下一步】；

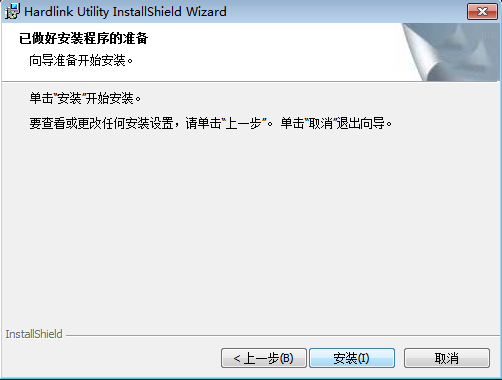

　　6点击【安装】

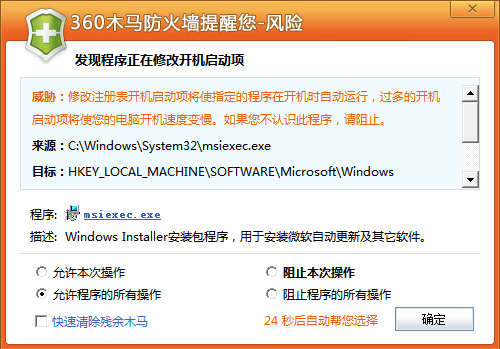

　　7如有防火墙或其他杀毒保护软件，请选择允许或信任，并继续安装

　　8安装完成，点击【完成】后会启动控制中心；

　　9 控制中心界面

　　配置设备服务器

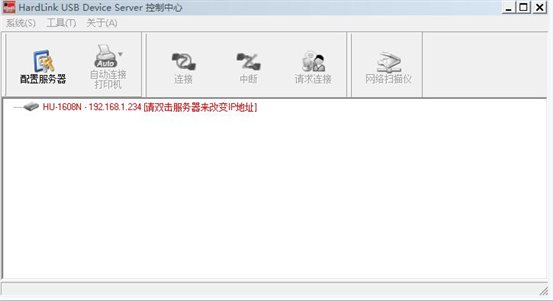

1. 请选择列表中的设备服务器，进行IP的更改

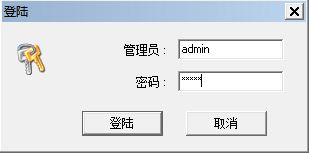

　　11出厂默认的管理员名称admin，密码admin；

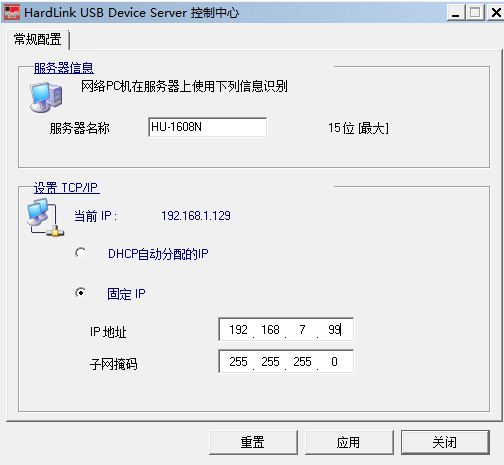

1. 请选择服务器名称，最大15位；

　　   请选择固定IP，请输入管理员分配给设备服务器的空闲IP地址。

　　  下图仅为事例，请设置实际网络环境中的IP地址！

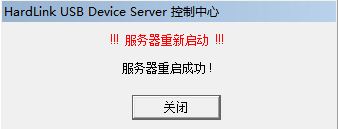

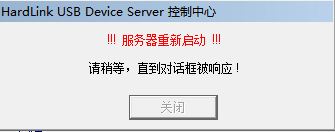

　　13点击【是】，重启设备服务器后，点击【关闭】，设备服务器IP修改成功

　　注意：设备服务器 IP 请选用固定 IP 地址并与电脑处于同一网段内 , 否则

　　会影响您的正常打印。设备服务器列表如未搜索到设备，请您再次确定打

　　印服务器各个指示灯是否正确亮起( 请参阅第 11 页的硬件安装中自检过程)。

　　如果您确认指示灯已正确亮起，还是没有搜索到，请与北京理想固网科技股份

　　有限公司技术部门联络，咨询相关事宜或参照附录中常见问题。

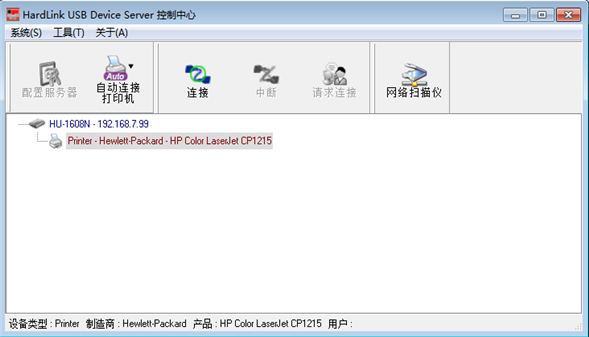

　　14 当设备服务器IP与电脑是同一个网段时，列表中所显示的设备服务器名称为蓝色。会自动刷新出所连接的打印机名称和状态；

　　15请选择打印机后，点击【连接】，系统会自动发现新硬件，并进行安装驱动程序；

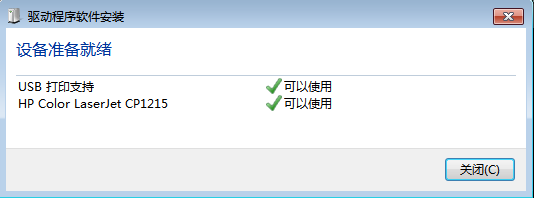

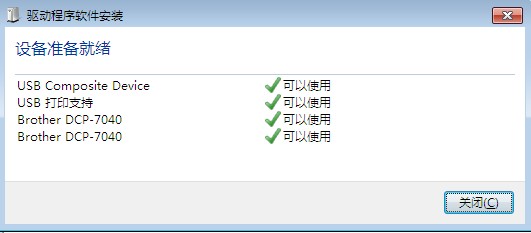

　　16.如电脑中已存有打印机驱动，系统会自动安装完成；

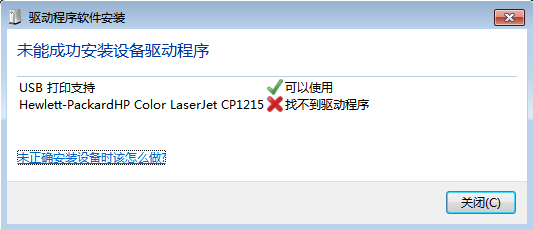

　　17如电脑中未搜索到打印机驱动，系统无法自动安装完成，请选择手动安装打印机驱动；

　　18.

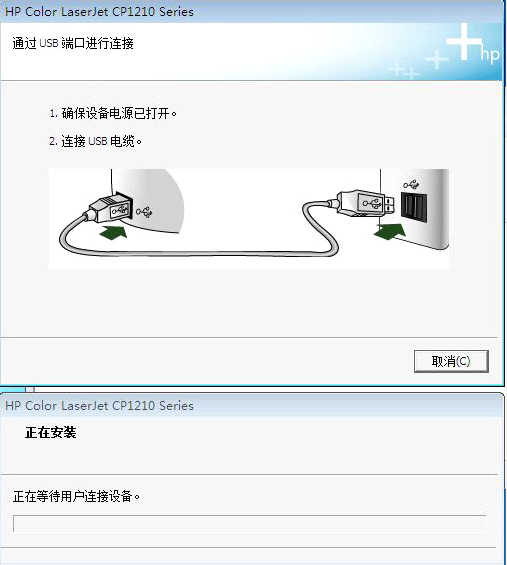

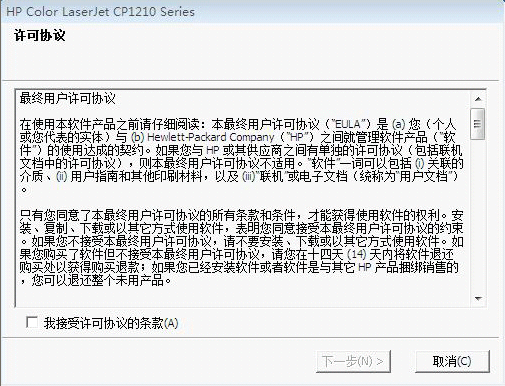

　　直接用打印机驱动光盘安装方式，

　　19 直到提示需要连接打印机

　　20 这时在控制中心下点击连接

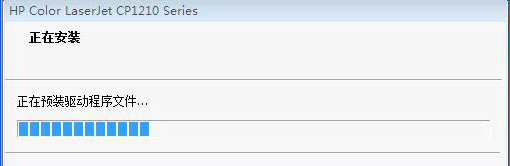

　　21 打印机驱动会自动继续安装

　　22 最后全部安装完成！

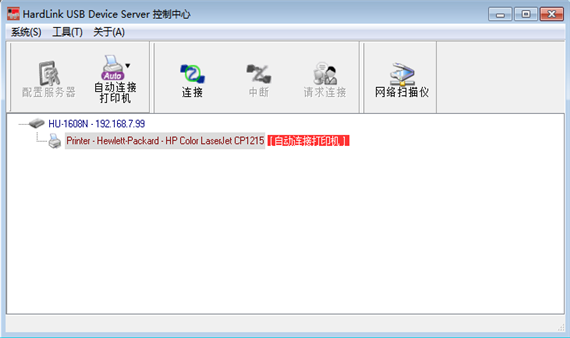

　　23打印机驱动正确添加后，请设置自动连接打印机，便于多台电脑共用

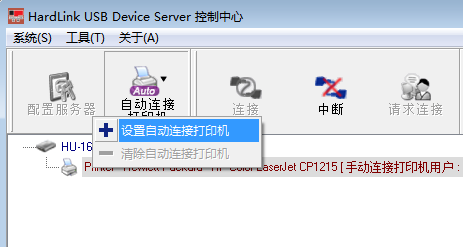

　　24选择【自动连接打印机】---【设置自动连接打印机】；

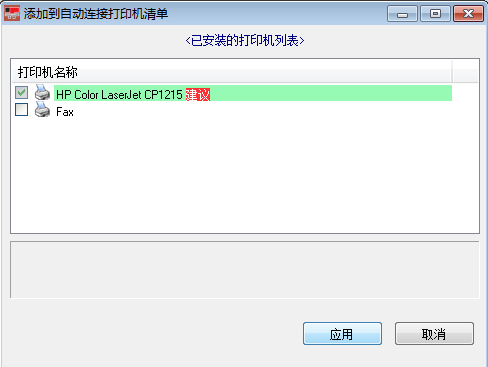

　　25请选择您所使用的打印机，点击【应用】

　　26.设置完成后，请务必点击【中断】，如未中断，会影响其他电脑的使用。

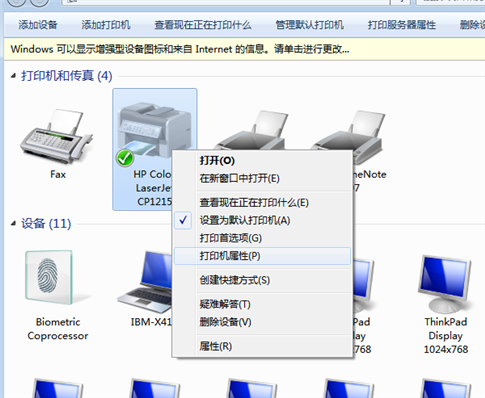

　　27 打印机安装完成后，请设置打印机为默认打印机，正常状态为脱机使用；

　　28请打印测试页，如可打印，说明打印机已正常使用；

　　请求连接的应用

　　在实际使用环境中，当有用户需要长时间使用打印机，或扫描文件时，可以在控制中心里点击【连接】，这样的连接方式属于手动连接，其他用户是无法使用打印机的，其他用户可以进入控制中心，选择【请求连接】，用于直接向当前使用者发出连接请求，主要用于不同办公环境下。

　　1打开控制中心，看到的打印机状态为。

　　2.请选择【请求连接】

　　3点击【请求连接】的电脑PC-闫晓文会提示   [请等候回答]  ：

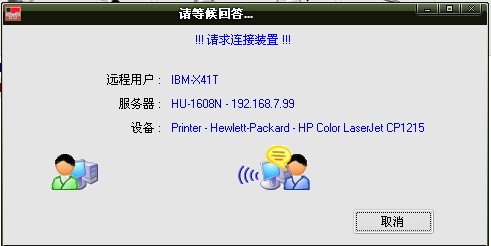

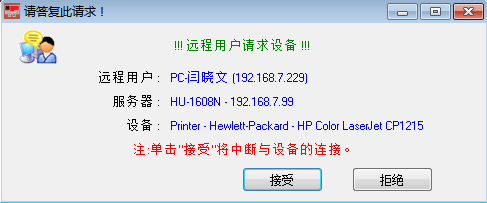

　　4目前正在使用打印机的电脑IBM-X41T(示例)会弹出下图；

　　远程用户为请求人的电脑名称及IP地址

　　服务器为设备服务器的名称及IP地址

　　设备为希望所使用的打印机

　　使用者可选择接受或拒绝，以回复请求人。

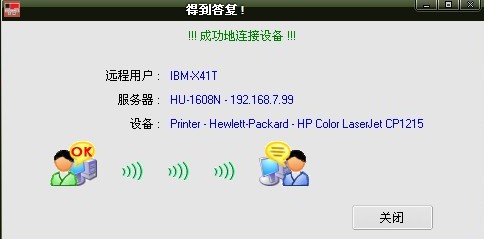

　　5如同意请求人的请求，点击接受后，电脑IBM-X41T(示例)电脑会断开与设备服务器的连接。

1. 请求人（PC-闫晓文）此时的连接状态为手动连接，

　　请使用结束后务必点击【中断】，否则会影响其他用户使用。

　　无线设置

　　Web界面管理方式

• HU-1608N的无线设置，请打开您的浏览器并输入设备的IP 地址来访问 Web 配置。

　　出厂默认IP 地址为192.168.1.100

• 点击控制中心的【配置服务器】控件，进入到设备服务器的WEB界面。

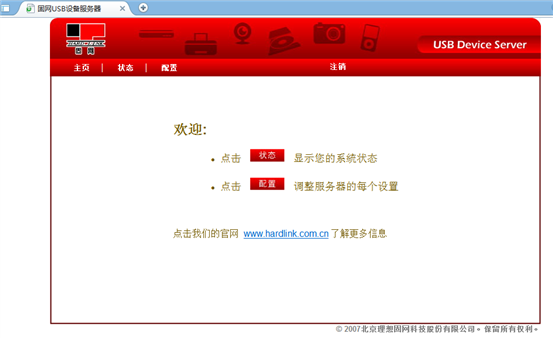

　　这是设备服务器的网页配置主界面。主界面顶部具有3个链接：主页，状态，配置和注销。您可以单击所需链接，显示它的子菜单。从子菜单选择所需选项， 则相应的内容就显示在界面中间部分。

　　开始配置无线

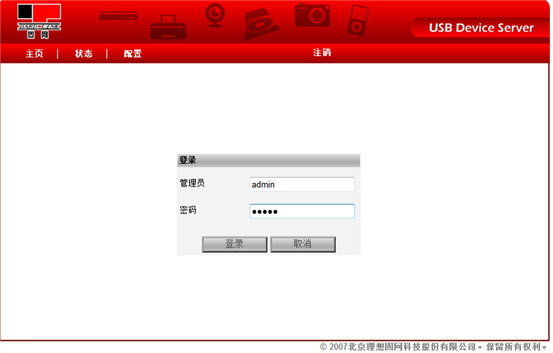

　　1..点击配置，管理员：admin，密码：admin，点击【登录】；

　　2.登录后，有4个子菜单，常规、无线、管理员和维护，请选择【无线】；

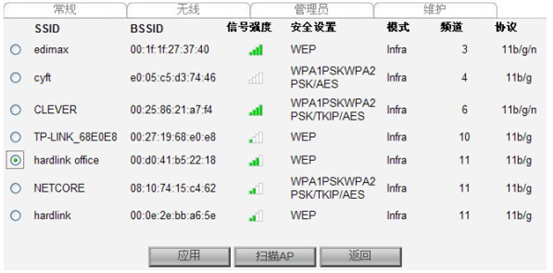

　　3请选择【现场使用环境】，点击【输入】，进行扫描AP;

　　如在无线网络中已扫描路由器，请选择正确的SSID，并点击【应用】，

　　SSID是无线路由器的无线网络标识，在路由器的无线设置界面可查询到。

　　点击应用后，画面会自动回到无线设置界面，见下图

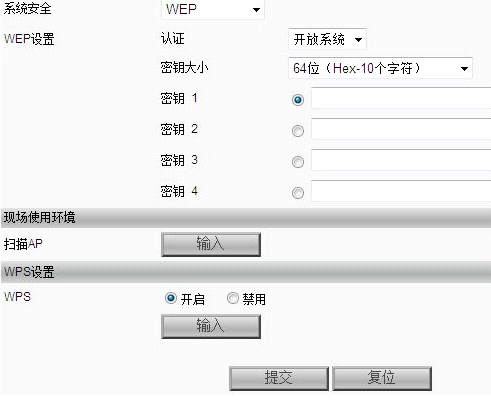

　　4输入密钥后点击提交

　　系统安全指的是无线路由器中无线网络的加密方式，请将设备服务器的加密方式和无线路由器保持一致就可以

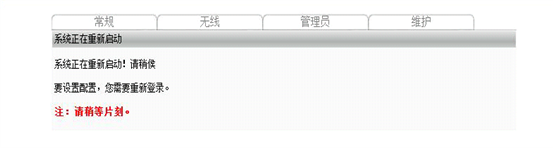

　　无线就设置完成，设备将自动重启完成更新。

　　注意：如果不清楚您公司的无线设置请联系网络管理员

　　扫描仪的使用方法

　　安装扫描仪

　　请点击【连接】，控制中心会自动发现新硬件并进行安装，请选择正确的驱

　　动程序，控制中心会自动安装完成，完成后请点击【中断】；

　　注意：

　　◆首次安装完成后请务必点击【中断】，否则会影响其他电脑的安装使用；

• 在未关闭扫描仪界面时，其他客户无法使用扫描功能；

　　使用扫描仪

　　点击【网络扫描仪】，弹出扫描界面

　　这里可以设置纸张来源和要扫描的照片类型。选择完毕点击扫描

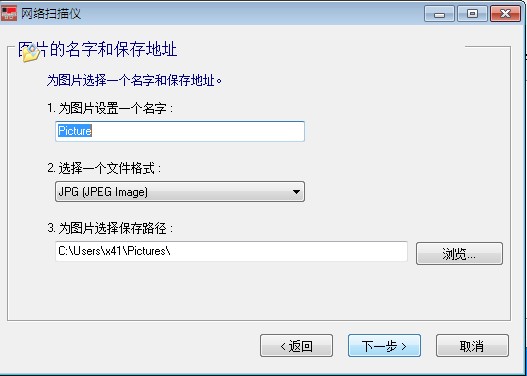

　　这里可以修改图片名称、格式和保存路径。修改完毕后点击下一步

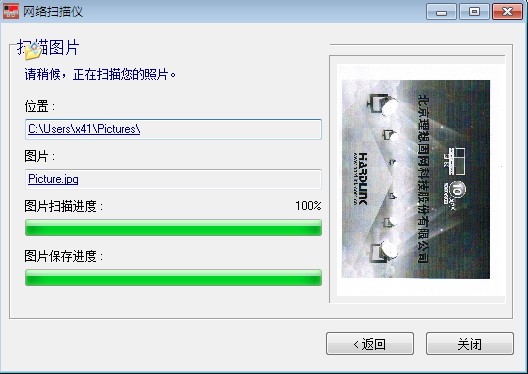

　　设备服务器会自动扫描，当图片扫描进度和图片保存进度都为100%时，扫描完成。

　　点击关闭按钮关闭扫描仪。

　　注：扫描时，其它计算机用户不能使用此打印机设备。

　　注意事项：

　　1：复位HU-1608N 设备服务器的方法： （①断开电源②用牙签（非导体）按住“init”按

　　钮后接通电源③持续按住12 秒后松开“init”按钮④10秒钟以后拔掉电源，再

　　插入电源。出厂IP 地址：192.168.1.100    用户名 / 密码 :admin/admin）

　　2：自检过程：加电后Power灯亮起，面板上USB灯闪3次后，先灭（如USB

　　接口上接有打印机，USB指示灯会亮）；网络灯（LINK）亮，ACT灯和网

　　卡灯一样有节奏的闪烁。否则说明该HU-1608N 设备服务器有故障。

　　3：如果在点击连接安装打印机驱动过程中出现任何问题而导致的安装失败，请重启HU-1608N 设备服务器及电脑主机。

　　4：如您已经在USB接口上已经连接有打印机，但USB指示灯没有正确亮起，证明HU-1608N 设备服务器没有认到您的打印机，您可以重新插拔打印机USB线，或重启HU-1608N设备服务器尝试解决。

　　5 如果在软件中检测不到HU-1608N 设备服务器时，请关闭您的防火墙再尝试。

　　常见问题：

　　◆  如何恢复出厂 IP 地址，用户名 / 密码？

　　答： 出厂 IP 地址：DHCP自动分配。  WEB 模式需要输入用户名 密 码

　　才能进入。默认用户名 / 密码 :admin/admin 。

　　恢复出厂方法：①断开电源②用牙签（非导体）按住“init”按 钮后接通

　　电源③持续按住 12 秒后松开 “init” 按钮④ 10 秒钟以后拔 掉电源， 再插入电源。

　　◆ 没有 INF 文件如何安装打印机驱动？

　　答：打印机驱动只有一个 SETUP 安装文件，这就意味着直接点连接 安装驱动是找不到的（因为我们的设备认的是 INF 的驱动） 而直接 用本身的驱动，安装到最后一步是进行不下去的，因为驱动要求打印 机要直连到电脑才能安装，不要着急，这种情况是可以安装的。首先， 装好控制中心，认到设备服务器和打印机，不要点连接，直接去安装 原始驱动，等到驱动界面提示“请插入打印机的 USB 线并确认开机” 之后再回到控制中心点连接，控制中心驱动会自动装好，并且原始驱动也会自动完成。

　　◆ 控制中心程序，能不能关闭？

　　答：不能，控制中心需要运行才可以正常使用。运行在右下角就可以了，不需要打开或其它操作。

　　◆ 设备服务器是否一定分配固定IP？

　　答：执行管理程序，搜索到设备服务器后，在IP地址选项中，强烈要求指定固定IP地址！因为如果选择自动获取的IP地址，在人为的或是突然停电以后，DHCP自动获取就会重新再给设备服务器分配另外的IP地址，这时所有的电脑就不能进行打印，这请务必注意。

　　◆ 网线的正确排序

　　答：568A的线序从左到右依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕。

　　568B的线序从左到右依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

　　交叉线是指：一端是568A标准，另一端是568B标准的双绞线。

　　直连线则指：两端都是568A或都是568B标准的双绞线

　　◆ 为什么在 WIN7 下安装不了控制中心？

　　答： 在 WIN7 下必须要关闭防火墙才能安装控制中心软件。

　　◆ 为什么别人占用了打印机，而自己的请求连接控件不能点？

　　答：因为对方是自动连接的，只有对方是手动连接时在需要点击请求连接控件。对方的自动连接是对打印没有影响的，直接打印就可以了。

　　◆ 安装完设备服务器管理程序后，为什么一运行，就会出现 蓝屏，死机问题？

　　答：请确认你的系统是正常的，强烈建议不要用 ghost 版本安装。请确认您之前是否安装过固网其他型号的设备服务器软件，有可能是未卸载干净造

　　成冲突.

　　◆ 软件冲突问题：

　　MSN 组件中的“' 家庭安全设置”会与 HU-1608N(4608N) 发生冲突。

　　安装了 MSN' 家庭安全设置 ' 组件的电脑，打开控制中心时打印 服务器会

　　时有时无，间隔时间在半秒左右，接着很快就出现错误报告，

　　(Access violation at address 005101EB module 'control center .exe'. Read of

　　address 00000178) 点确定后设备服务器控制中心无法进行任

　　何操作。 ~ 解决办法：卸载“家庭安全设置”。
